Камеры серии КСО-386 предназначены для использования в электрических установках трёхфазного переменного тока частотой 50 и 60 Гц с напряжением 6 и 10 кВ.
Они подходят для систем с изолированной или заземленной через дугогасящий реактор нейтралью, рассчитаны на работу в условиях умеренного климата (У) и категории размещения 3 по ГОСТ 15150.
Из камер КСО собираются распределительные устройства РУ, которые служат для приёма и распределения электроэнергии. Принцип их работы определяется комбинацией схем главных и вспомогательных цепей.
Конструктивные особенности

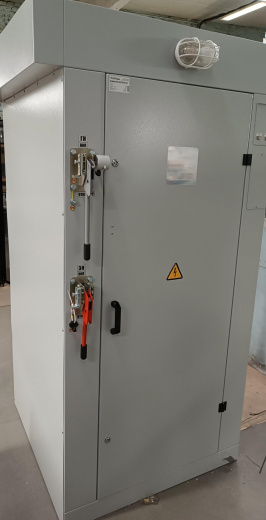

Камера (ячейка) КСО-386 в Ставрополе представляет собой металлоконструкцию, выполненную из листовых гнутых профилей. Производственный процесс начинается в конструкторском отделе, откуда чертежи направляются в цех лазерной резки для раскроя листового металла на будущие детали корпуса. После резки заготовки отправляются на гибочный станок, затем их сваривают и подготавливают поверхность для порошковой покраски. Толщина металла деталей корпуса составляет от 1 до 5 мм.
Внутри камеры размещена аппаратура главных и вспомогательных цепей. Рукоятки приводов и аппаратов управления находятся на фасадной стороне. Реле защиты, управления, сигнализации, приборы учёта и измерения расположены на фасадной и внутренней стороне двери камеры. Доступ к основному оборудованию обеспечивают двери на передней стороне камеры, количество которых зависит от конструктивных особенностей и модификации КСО.
Конструкция камеры предусматривает отделение отсека с аппаратурой вспомогательных цепей от высоковольтного оборудования. Внутреннее освещение камеры осуществляется с использованием напряжения 36 В.
Все аппараты и приборы, подлежащие заземлению, в камере заземлены. Верхняя дверь, при установке приборов вспомогательных цепей, заземляется гибким проводом. На фасаде камеры в нижней части имеются два язычка заземления для подключения корпуса камеры к заземляющему устройству и для установки переносного заземления. Каркас камеры приваривается к металлическим заземленным конструкциям, а металлические части камеры соединяются с использованием врезных шайб в болтовых соединениях.
Блокировки
Для предотвращения ошибочных действий при оперативных переключениях во время обслуживания и ремонта в камерах выполнены следующие блокировки:
- Блокировка, предотвращающая включение выключателя нагрузки (разъединителя) при включенных заземляющих ножах.
- Блокировка доступа в отсек высоковольтного оборудования при включённых рабочих ножах выключателя нагрузки или разъединителя.
- Электромагнитная или механическая блокировка для блокирования приводов выключателей нагрузки или разъединителей, обеспечивающая правильную последовательность операций в распределительном устройстве.
Условия эксплуатации
Камеры КСО-386 эксплуатируются в помещениях в любое время года и суток и имеют следующие параметры стойкости к внешним воздействиям:
- Температура окружающего воздуха: от -45 до +40 °С.
- Высота над уровнем моря: не более 1000 м.
- Влажность: 75 % при температуре +15 °С.
- Атмосферное давление: от 86,6 до 106,7 кПа.
- Тип атмосферы по ГОСТ 15150: II (промышленная).
- Невзрывоопасная окружающая среда, не содержащая агрессивных газов в концентрациях, разрушающих металлы и изоляцию.
- Сейсмостойкость по ГОСТ 17516.1: до 9 баллов по шкале MSK-64.
Транспортировка
Камеры КСО-386 в Ставрополе упаковываются в воздушно-пузырчатую плёнку, а при необходимости — в специальную термоусадочную плёнку. Транспортировка осуществляется как отдельными камерами, так и транспортными блоками.
Технические характеристики
| Наименование параметра | Значение параметра |
|---|---|
| Номинальное напряжение на стороне высокого напряжения (ВН), кВ | 6; 10 |
| Наибольшее рабочее напряжение на стороне высокого напряжения (ВН), кВ | 7,2; 12 |
| Номинальный ток главных цепей, А | 630 |
| Номинальный ток отключения камеры с вакуумным выключателем, кА | 20; 31,5 |
| Номинальный ток отключения камеры с выключателем нагрузки, А | 630 |
| Ток термической стойкости (3с), | 20; 31,5 |
Номинальное напряжение вспомогательных цепей, В:
|
220 100 36 |
